應變控制式三軸儀TSZ-1A 添加時間：2021-12-9 13:31:36

應變控制式三軸儀根據GB/T50123-199 《土工試驗方法標準》設計制造，各項性能參數完全符合相關規范要求。本儀器用于測定土樣在等應變加荷方式下土體的抗剪強度、變形和孔隙水壓力等功能。該系統可以進行不固結不排水試驗（UU）、固結不排水試驗（CU）、固結排水試驗（CD）等。

產品詳情

概述

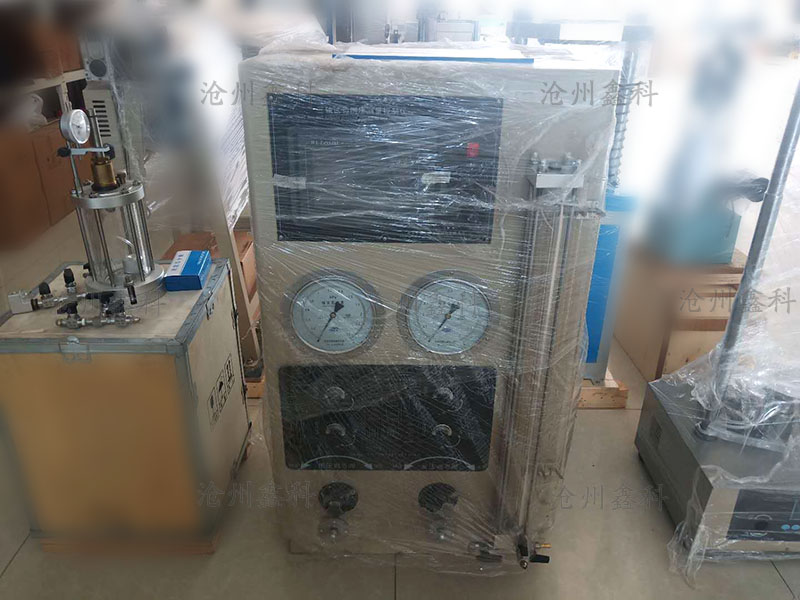

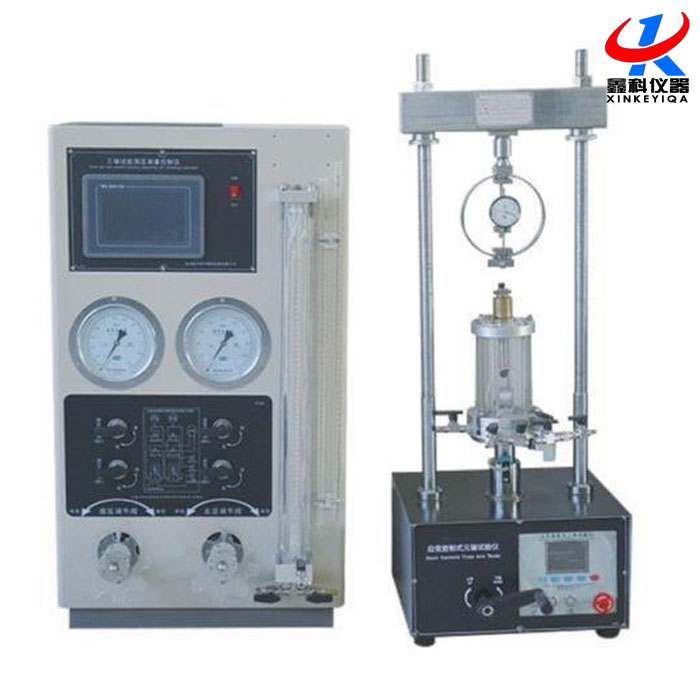

本儀器主要有三部分組成：測控系統、加載系統、附件（含量力環、壓力室、飽和器、承膜桶、對開模、切土器、擊實器等）

應變控制式三軸儀主要技術參數及規格

試件尺寸: ?39.1mm*80mm

軸向載荷: 0-10KN 軸向位移：0-30mm

圍壓: 0 – 1.0MPa

反壓: 0 –0.6MPa

孔隙壓力: 0MPa-1MPa

體積變化:0 - 25ml 最小分度：0.1ml

工作臺行程：0-50mm

剪切速率：0.0001mm/min-2.4mm/min. 0.0001mm/min-4.8mm/min

電源：220V±10%，50HZ

功率：小于800W

性能及特點

儀器測控系統核心控制系統采用高速32位ARM微控制器，超高速的采樣以及運算能力保證試驗過程中各項數據的精準采集及顯示。

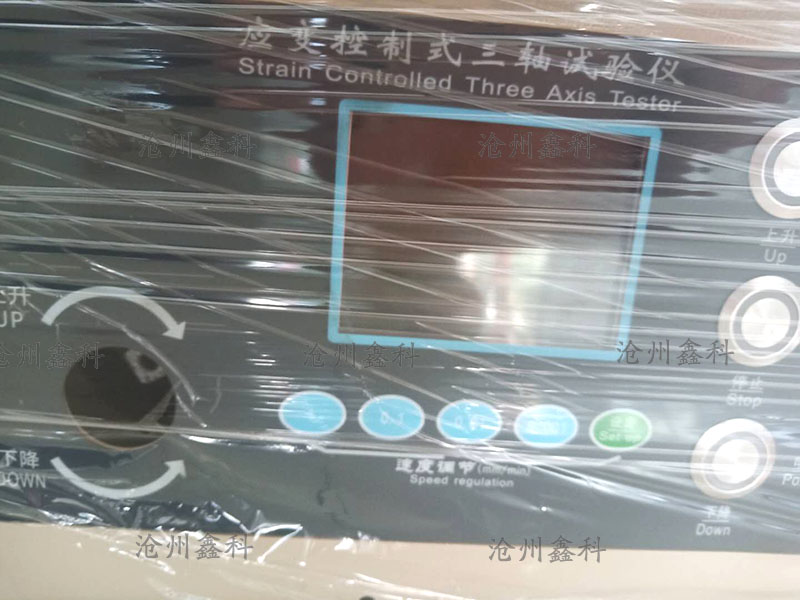

測控系統選用大屏幕彩色觸摸液晶屏，友好直觀的人機交互界面，簡單易操作的觸控設置，精益求精的軟件設計，提供給用戶一個超乎想象的使用體驗。

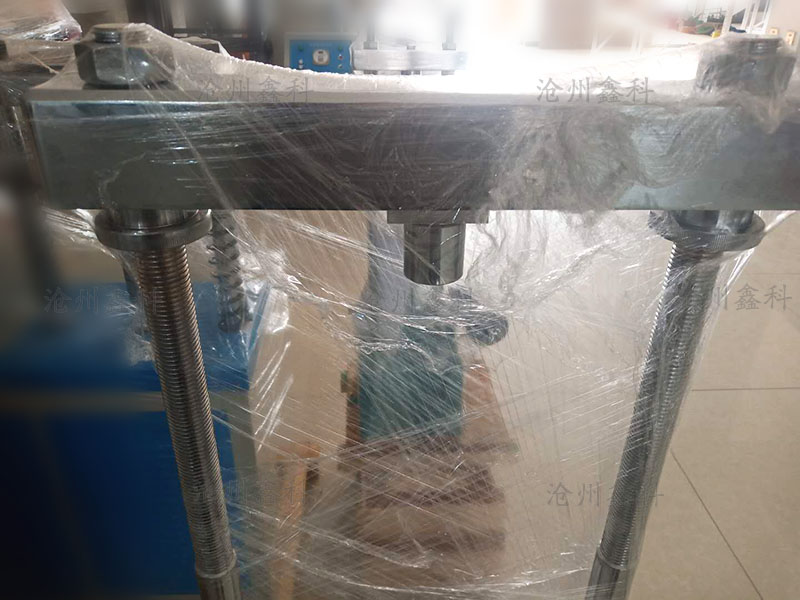

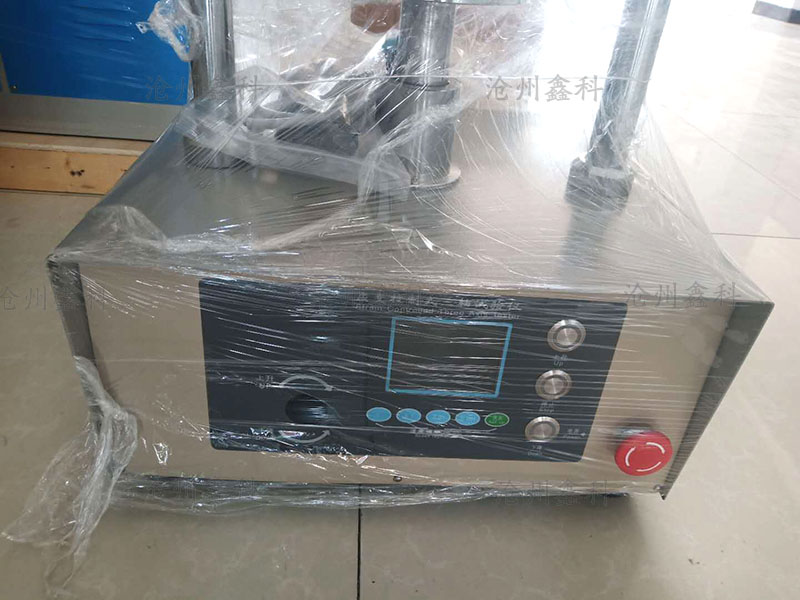

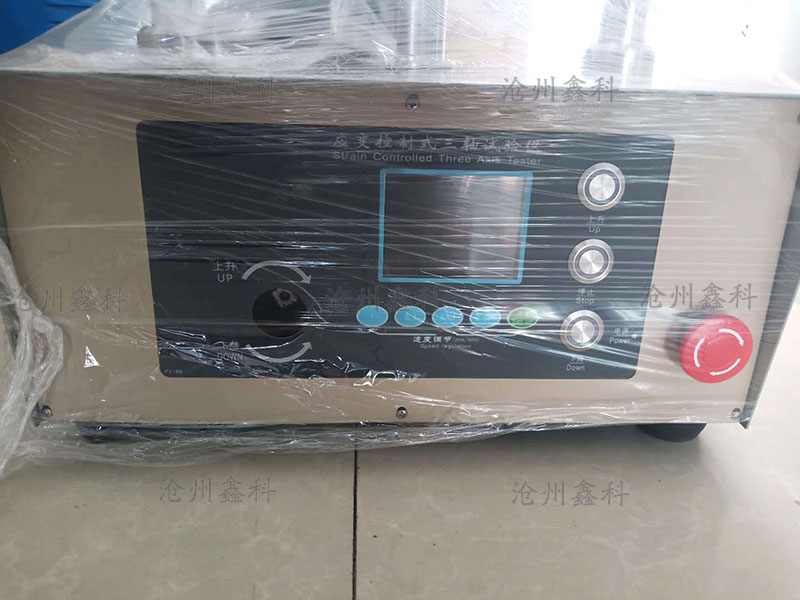

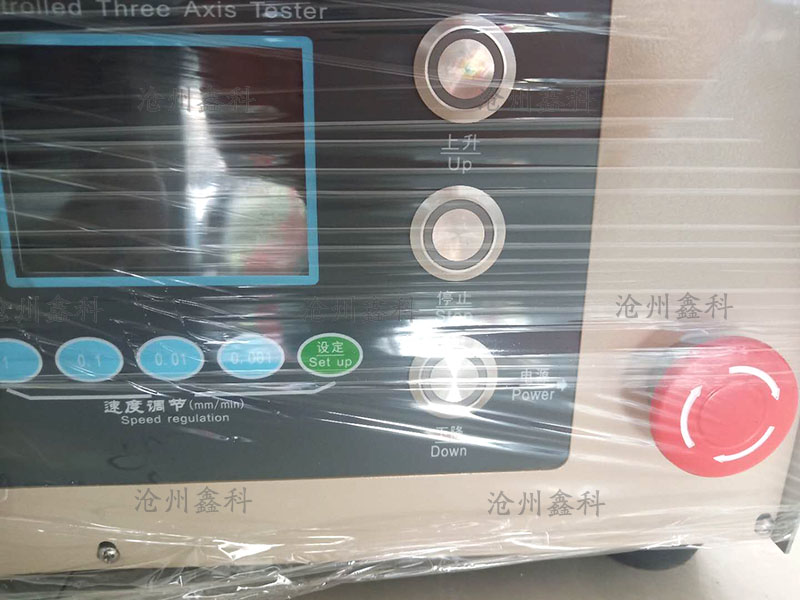

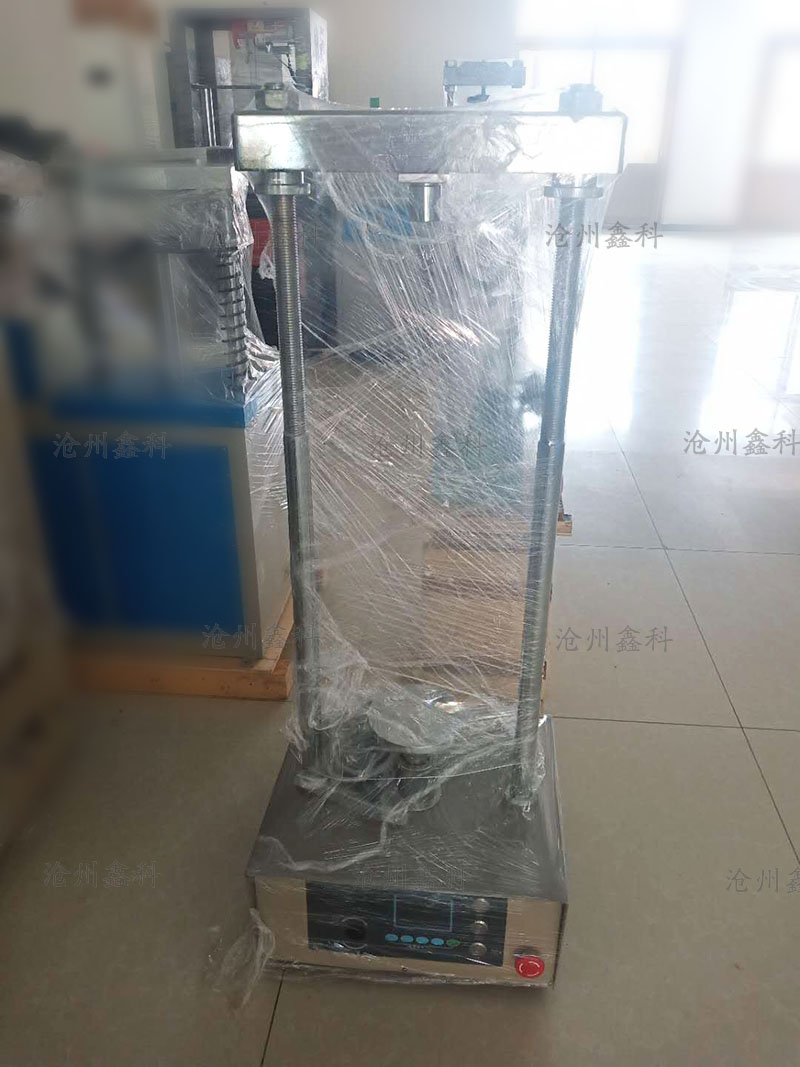

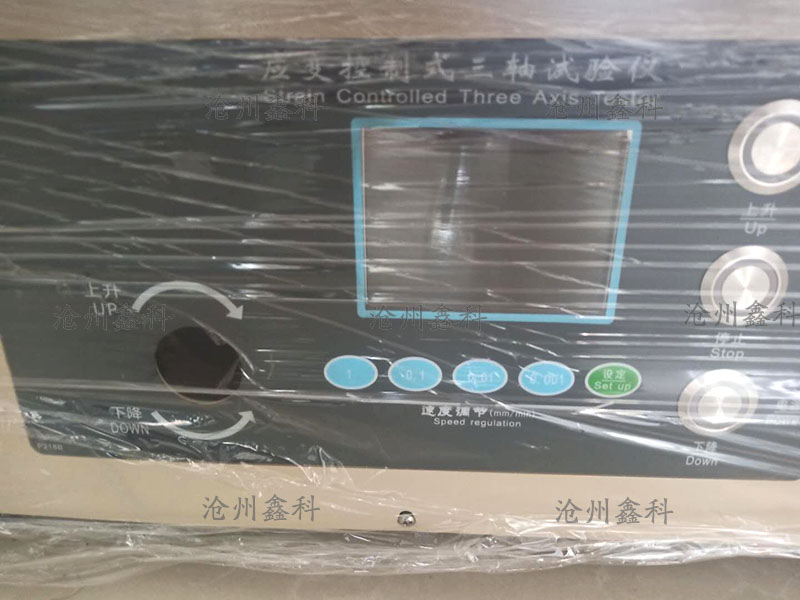

加載系統由伺服電機驅動，剪切速率無級變速。顯示選用3.5英寸彩色屏，界面友好直觀，全金屬機械式按鍵控制電機，常用速度快速選擇并設置，用戶自定義速度快速調整。

整個系統無需外界空氣壓縮機等任何壓力源，自身實現液壓控制，性能穩定，滿足各種三軸試驗的需求。

儀器管路簡單易操作，閥門管件的開關狀態輕松易辨。壓力室耐壓強度高，加壓桿摩擦系數小，最大限度的排除對試驗的影響。

試驗機主要工作原理

三軸試驗時，將制備好的試樣用橡膠膜包裹好，放入壓力室，然后根據試驗要求通過圍壓系統和反壓系統進行加壓控制，加載系統的工作臺以要求的剪切速率上升剪切，直至土樣破壞。試驗過程中，通過量力環和0-30mm的百分表獲得相關試驗數據，用于后期數據處理。

圍壓、反壓的控制方式是以水為介質，通過調壓筒的活塞前進或后退對水壓縮獲得所需的壓力。壓力傳感器選用高精度、高響應速度的型號。

試驗中，土樣的體積變化由雙層體變管（加反壓時）或滴定管測量。
